一、功能特点：

1. 系统不需外加任何采集卡及信号转换设备及供电。结构紧密，小巧（φ24.5×115 mm）的采集前端集测量传声器、前置放大器、数据采集卡于一体，仅需一根USB线连至电脑，经内置先进的DSP处理器得到高效及准确的图形及专业的声学测量数据，大大简化声学测试过程。

2. 软件操作符合国人操作习惯，采用人机对话，方便快捷，打开软件即可获得准确的声学测量数据。支持多至1-Ｎ个通道同步检测。对一个或多个声源点同时（或选择通道）进行声压级、*大声压级或声功率级进行测量，可同时观察到声源在各个方向（测点）的噪声辐射时间历程分布情况和变化过程，同时得到实时声压级曲线和数据。

3. 软件可任意设定测量时间并生成噪声限值的判定门限，轻松获得时间-噪声值实时测量曲线，实现定点噪声单次或连续测量，处理结果可实时判定，并可同时进行保存、导出或打印、自动生成噪声测量报告等。

4. 适用于各类噪声源分析、判定、质量控制的定点在线监测的自动测量，以及旋转机械振动异音发现、噪声监测等。

5. 性能符合GB/T3785-1型和61672-1级或2级标准要求，已广泛用于机器设备、风机、水泵、电机、车辆、电器产品噪声质量控制，以及社会生活、厂区、交通、建筑工地多点噪声源噪声监测检测和各种声源降噪、隔声效果等实际应用。

二、技术指标：

1. 仪器精度：性能符合GB/T3785-1型标准要求

2. 测量功能：自动测量Lp、Leq（等效连续声级）、Lmax、Lmin

3. 动态范围：≧110 dB(A)，无需量程切换

4. 测量范围：25～130dBA

5. 频率范围：10Hz～20kHz

6. 频率计权：A、C、Z计权

7. 时间计权：F（快）、S（慢）

8. 采样速率：48 kHz/S

9. 支持检测探头数量：>=100个

10. 输出接口：有线RS485、网线/光纤，无线470M、WIFI、GPRS/3G

11. 采集传感器：尺寸φ24.5×115 mm

12. 供电：220V

13. 使用环境：温度：-20℃～+60 ℃，相对温度：＜90%（＋40℃时）

三、系统组成：

1. CRY 2110噪声传感器；

2. CRY 208 通道分配器；

3. 测试三脚架（含传感器固定夹）

4. 噪声采集及控制软件

5. 附件：HS6021声校准器、延伸线、噪声采集终端电脑

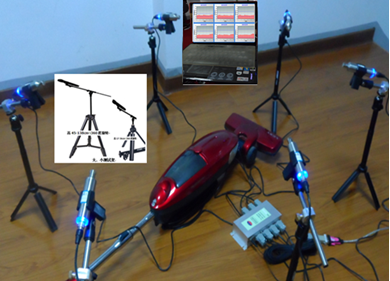

设备连接示意图

ＣＲＹ6281多通道噪声监控测量系统组成及工作示意图

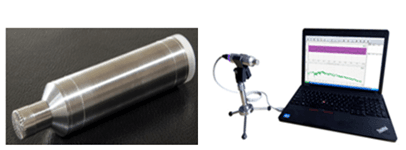

1. CRY2110传感器：

内置高灵敏度传感器、前置放大器、工作状态指示灯及数据信号调理板，进行现场声信号采集

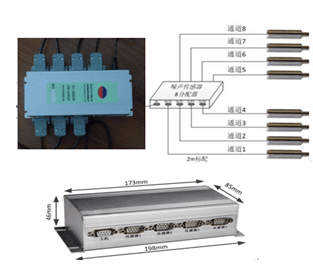

2. CRY208通道分配器：（标配5米线，及220V电源）

将1个RS485接口分为8个接口，连接8个噪声传感器；5个分配器串联分出35个接口，所接32个传感器同时获得相应噪声数据。

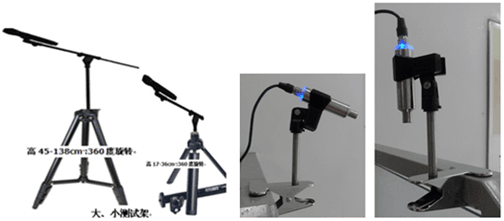

3. 测试三脚架（含传感器固定夹）

现埸定点固定传感器测试架

4、HS6021声校淮器

保证监测系统的准确性对各个通道的声采集前端进行校准

4. 噪声采集及控制软件：1套

①　采集、存储，实时声压级曲线显示，历史数据统计分析，分析结果导出等功能。

②　软件无需安装，点击打开应用程序，双击打开即可运行。

③　软件的主界面如上图所示，选项包括：设置、操作、视图、统计、帮助等。

④　界面多通道数据的Las、Lmin、Lmax、Leq数据的显示和报警设置判定结果。

⑤　可显示查询历史数据数据等。

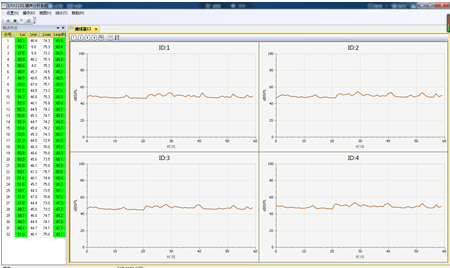

⑥　软件主要界面

软件主界面、实时监控，定时设定，可根据需要为每个通道设置进行设置

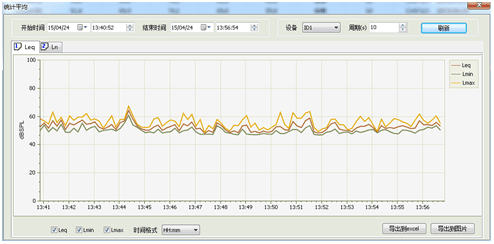

曲线窗口



Ø 曲线图中有两个串口分别是Leq曲线和Ln直方图。

Ø Leq曲线图中有Leq、Lmin、Lmax3种曲线可选。

Ø 时间格式选项可设置图表横坐标时间轴的显示格式。

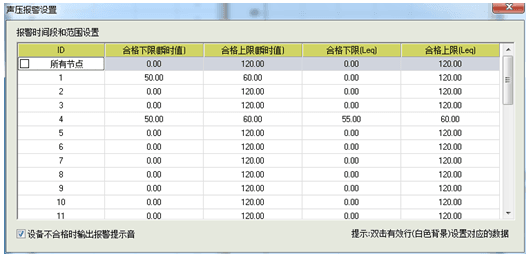

声压报警

l 对各通道数据的瞬时值和Leq设置判定的上下限。判定结果在软件左侧显示。

l 设置是可以勾选“所有节点”统一设置所有通道的判定界限，也可对每个通道独立设置

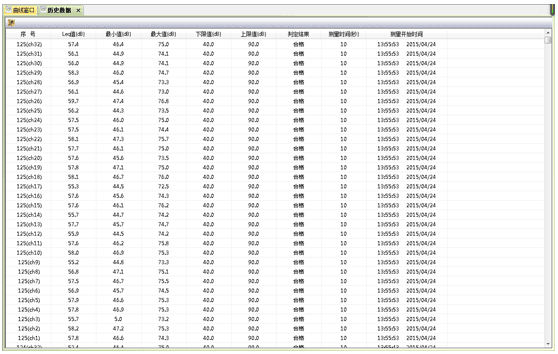

历史数据、保存、导出设置
