噪声源（泵、电机。。。）进行频率分析，得到完整的频带噪声值。由此判断产生噪声的主要声源位置或原因。对非标产品检测判定或做噪声对比用。或现埸设置频率噪声限值，取得质量认证，达标相关的数据，对异音分析判定等。

 噪声源声音之所以可以区分就是它们具备了声音的两个特性（大小、不同频率）的缘故。任何声源噪声都不止一个频率的声音，它们是从低频到高频无数频率成分的声音的大合奏。但是把每一个噪声源所有频率成分的声音的声压一一分析出来，虽然技术上可以办得到，但并没有太大必要。为了方便，并根据人耳对声音频率变化的反应，人们常常使用带通滤波器把一段一段的频率成分选出来进行测量，对每段内的声音强度进行分析。这种滤波器只能允许一定范围的频率成分通过，其它频率成分被衰减掉。 在声学测量中我们就称之为频谱分析。

一、声音特性：

1. 声音的**个特性就是具有不同的强度，用声压级或声功率级表示。

   1）有稳态、非稳态、脉冲。

   2）测量值一般为：声压级Lp、时间平均值Leq（T）

   3）计权有：频率计权A、C、Z，时间计权值[快（F）、慢（S）]

2. 声音的第二个特性具有不同频率成分组成，用频谱表示。

1) 具有不同频率成分用频谱表示，有宽带、窄带、离散频率。

2) 频带噪声值分析一般指 OCT 1/1、1/3、1/6倍频程或FFT。

二、分析噪声源特性常用方法（1/ N倍频程和FFT分析法）

     在噪声测量中，为了分析噪声源的特性，除了进行噪声强度声级测量外，往往还需要进行噪声频谱分析，通过频谱分析确定噪声源的主要频率成分（高频、中频或低频），由此判断产生噪声的主要根源。根据使用现场的实际情况，应用频谱分析明确噪声源的部位和发现其规律，这不仅使噪声测量和调查能够做到有的放矢，而且为针对性地采取降噪措施，噪声控制设备和治理工程的设计提供了科学的依据。

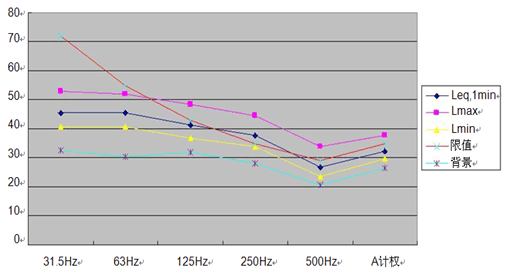

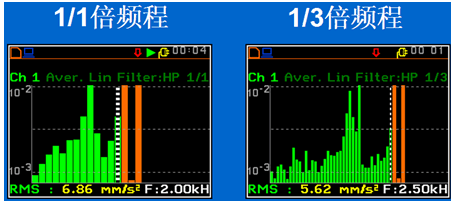

1) 1/1倍：31.5、63、125，250，500，1k，2k，4k，8k，16kHz为中心频率点

2) 1/3倍：25，31.5，40，50，63，80，100，125，160，200，250，315，400，500，

          630，800，1k，1.25k，1.6k，2k，2.5k，3.15k，4k，5k，6.3k，8k，10k，

          12.5k，16kHz

3) 显然1/3 倍相对于1/1倍频程滤波器分析得更加精细，因此也更容易分辨出噪声的根源。

4) 倍频程的中心频率代表的是其中一个频率范围：如下表：

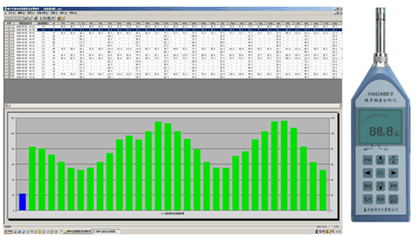

例如：以下风机测量界面：

1) 以时间（S）为横坐标，以声压级(dB)为纵坐标，作出风机声压-时间曲线及噪声总值及相关声压数据。

2) 以1/3倍中心频率点（Hz）为横坐标，以声压级(dB)为纵坐标，作出了噪声1/3倍频带的声压分布图，我们一目了然地通观风机这个噪声频率的特性。可得出他的峰值频率情况及相关的数据。



3、传统的噪声测量中通常使用的是带通（1/1，1/3 倍）滤波器利用中心频率点测量出它们的频带范围的声压级来进行频谱分析，如上测量设备及频谱图，它是用通带以内的噪声成分通过，以外的噪声成分不通过的滤波器，一组组相邻频带对整个声频范围内的噪声信号进行频谱分析。它的方式是通过滤波器一个接一个频率点依次进行滤波进行的。由于滤波器检波电路都有一定时间常数，通常需要几秒钟才能达到稳定。如果使用1/1倍频程滤波器完成整个频谱分析需要1 分钟左右时间，如使用1/3 倍频程滤波器则需要3 分钟左右时间。它对稳定噪声源及要求不高的可以满足测量要求，但是对于不稳定噪声尤其随机变化的电机声源及时间很短的脉冲噪声等测量得到的频谱分析结果毫无意义。因为在进行下一个滤波器分析时的噪声与上一个滤波器分析时的噪声完全不一样，这种情况唯有选择实时频谱分析仪器分析才有意义。

   3、实时，它的简单涵义就是“即时”，也就是“立即”的意思。实时频谱分析仪器采用数字

      信号处理办法，将模拟信号变换成数字信号，边测量边进行频谱分析，速度非常快，立即

       就完成OCT 1/1 倍或1/3 倍频程以至更细的1/n倍频程谱分析，还可以进行FFT 分析，并

      可以 扩展为其它许多测量与分析功能。正因为它有这么多的优点，因此得到了广泛应用。

4、频谱仪的功能应用界面：

OCT 1/1倍频谱界面（频谱分析仪）



三、使用CRY2120U实时声压频谱分析仪的原因：

1. 使用CRY2120U实时频谱分析仪除了可直观的看到所测声源时域声压变化状态，得到噪声声压级总值外，还能得到完整的频带噪声值及原始的频谱图。一目了然可看到主要声源分布在那个频带。设备的，由此判断产生噪声的主要声源变化位置或原因。

系统组成：
 1）硬件部分：传感器、USB连接线、测试架（三脚架）、电脑、声校准器
 2）软件部分：直接安装在Windows XP/ Windows 7 32位操作系统的计算机上

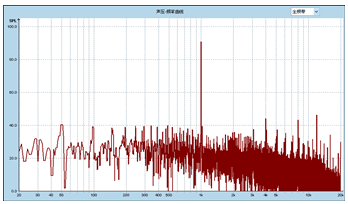

2. CRY2120U具有FFT频谱分析，可对噪声源实际发生的频率点或重要的率频观察点任意添加，突破了传统的1/1、1/3倍频程频谱分析中，频带较宽难以准确定量的局限，频率分辨率大幅度提高使频谱分析的实用性大为提高。

3、设备可框线设置生成声音判定门限还可增加通道及对样品曲线，测量数据的保存。

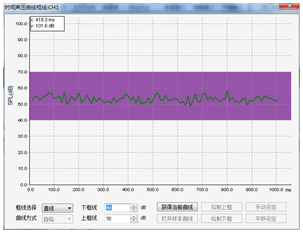

①　“生成判定门限”（框线设置）：各通道可分别对“声压曲线”和“频谱曲线”进行设置“合格上下限（dB）”，在现埸即时判定产品噪声参数，可灵活设置合格判定条件。

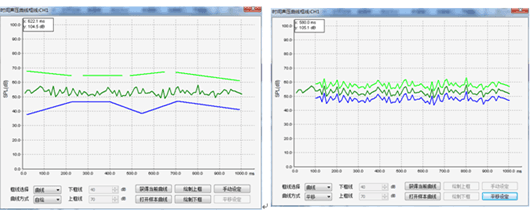

1) “自绘”，利用鼠标自己画出框线通过“手动设定”观察到自己绘制曲线的相应参数，并可对自己绘制的曲线进行参数修正。

2) “平移”通过已测得的曲线或之前保存下来的测试曲线，软件自动画出仿造样品曲线的上下框线。通过“平移设定”对样品曲线的框线进行修正。它可以是连续的曲线也可以是分段的曲线。

3）样品曲线的保存：在实际测量时可将合格品或样品的测试的曲线及数据进行保存（或进行修改）形成标准样品曲线确定门限而进行判定。



4、可以任意组合同步测量通道，*大可以扩展到32个通道实时采集。实现多通道同步采集和数

   据处理及显示。

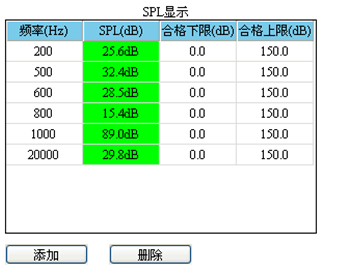

1、 使用CRY2120U噪声传感器，全频谱（FFT）分析，倍频程分析，实时声压分析。测量2s进行，还可选择1/3、1/6倍频程分析，也可添加观测频率点噪声的判定：

      如：分析源：燃油泵声音文件2014-07-01 .m4a (保定兰格恒流泵有限公司提供)

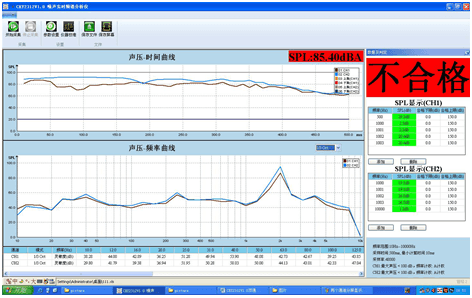

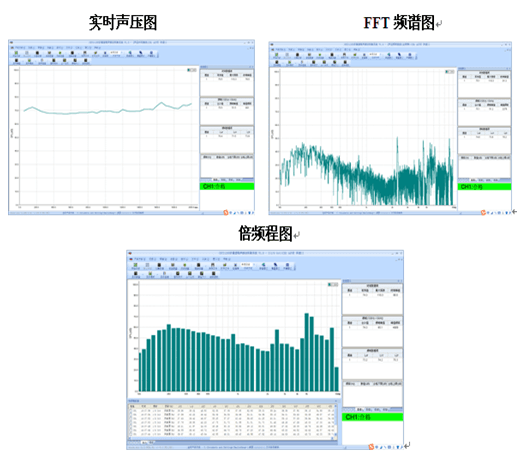

CRY2120U实时声压频谱分析仪测试报告界面部分如下：

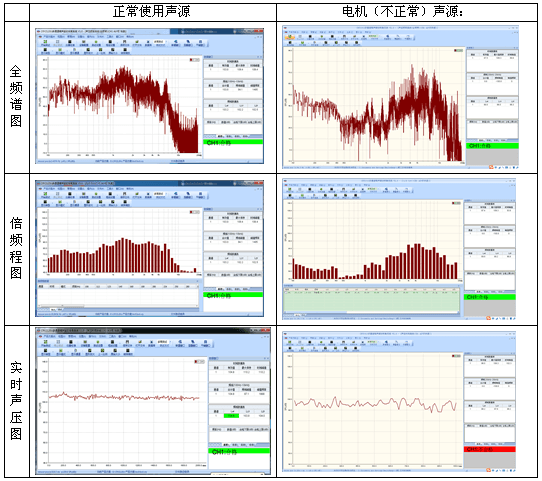

如：分析源：反光镜直流电机声音文件2014-04-03 .m4a (宁波精成车业有限公司提供)
